Kalottensegmentlager statt Rollenlager

Kochertalbrücke mit modernen Gleitlagern

Exklusiv

Deutsches Ingenieurblatt 5/2024

02.10.2024

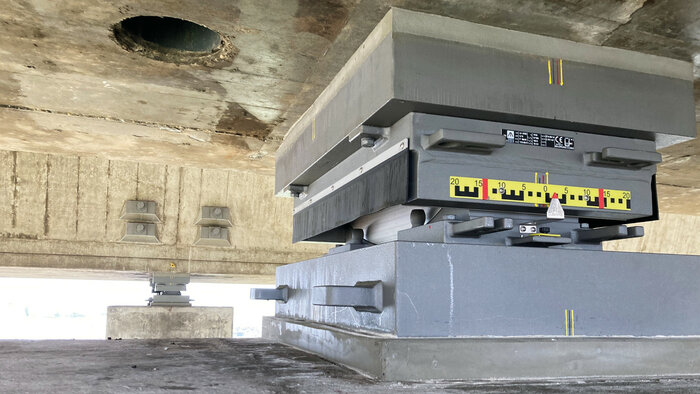

Im Zuge der Sanierung der Bundesautobahn A 81 wurden an der Kochertalbrücke zwischen Heilbronn und Nürnberg die alten Edelstahl-Rollenlager durch moderne Kalottensegmentlager ersetzt. Diese patentierte Lagerart wurde vor über 10 Jahren für genau solche Anwendungsfälle entwickelt und ist durch eine Europäische Technische Bewertung (ETA-06/0131) zugelassen. Erstmals wurden Kalottensegmentlager im Mai 2014 an einer Bahnbrücke in Barsinghausen bei Hannover eingebaut.

Die Kochertalbrücke ist eine neunfeldrige Spannbeton-Hohlkastenbrücke mit einer Gesamtlänge von 478 m. Um sie für die zukünftigen Anforderungen zu rüsten, wird sie u. a. mit einer externen Vorspannung verstärkt und bekommt neue Fahrbahnübergänge. Eine weitere sehr wichtige Maßnahme ist der Ersatz der Bestandslager durch moderne Gleitlager. Die im Bauwerk vorhandenen Rollenlager wurden dabei durch 24 Kalottensegmentlager mit einer Vertikalkraft von bis zu 19 MN, 16 Kalottenlager und 2 Horizontalkraftlager ersetzt.

( 4 Seiten )
