Klebe-Lösungen im Brückenbau

Betonfertigteile der „Baustein-Brücke“ in Hagen

Deutsches Ingenieurblatt 1-2/2020
Objekte

Beim Pilotprojekt „Baustein-Brücke“ in Hagen setzten Planer und Verarbeiter eine zeiteffiziente Brückenbauweise um. Das Besondere: Die Brücke besteht aus 180 Betonfertigteilen, die Bauklötzen ähneln. Die bis zu 57 Tonnen schweren Teile wurden mit einem speziellen Klebemörtel verklebt.

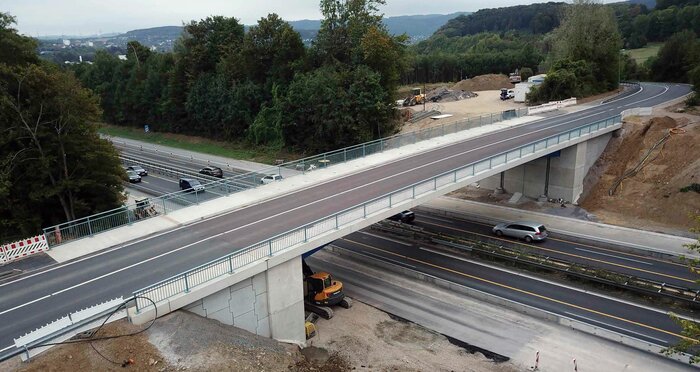

Einen Kilometer westlich vom Autobahnkreuz Hagen führt eine neue Brücke der Hammacherstraße über die A46. Autofahrer erkennen auf den ersten Blick, weshalb sie auch den Namen „Baustein-Brücke“ trägt: Die Brücke besteht aus insgesamt 180 Betonfertigteilen, die wie Bauklötze ineinandergreifen. Das Pilotprojekt ging aus einem Ideenwettbewerb hervor, den das Bundes- und Landesverkehrsministerium zusammen mit dem Landesbetrieb Strassen NRW im Frühjahr 2017 ausrief – mit dem Ziel, den Ersatzneubau von Brücken durch innovative Bauweisen zu beschleunigen.
Das Planungsbüro sweco GmbH mit Sitz in Bremen griff die Wettbewerbsidee auf: Durch einen integralen Verbundrahmen aus einer Kombination von Stahlbeton und Stahlelementen sollte die Bauzeit vor Ort erheblich reduziert werden. Die Gründung der Widerlager und die Abtragung der Brückenlasten geschieht mit Unterbauten aus Betonfertigteilen. Die Verbindung und Befestigung der Bauteile untereinander erfolgt über eine temporäre Verspannung und eine zusätzliche Verklebung. Durch diese Bauweise konnten die Sperrtage in der Hammacherstraße von 220 auf nur 100 Tage reduziert werden. Verkehrssperrungen auf der Autobahn gab es lediglich über einen Zeitraum von 48 Stunden während des Abbruchs der alten Brücke und Auflegens der neuen Stahlträger, der Fahrbahnplatten und Kappen.

Fertigteile werden miteinander verklebt

Die Brücke besteht aus 60 besonders großen Fertigteilen, darunter 40 Meter lange Überbaulängsträger und bis zu 57 Tonnen schwere Fundamente und Widerlager.

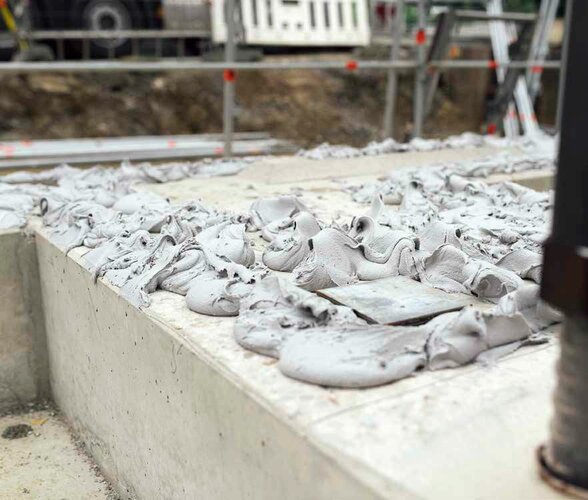

Da bei dieser neuartigen Bauweise mit verklebten Betonfertigteilen keiner der Baubeteiligten auf Erfahrungen zurückgreifen konnte, waren gründliche Vorversuche und Probespachtelungen zum Thema Elementverklebung im Werk nötig. Bei vorab durchgeführten Tests wurden die Klebstoffeigenschaften in Zusammenhang mit den Betonfertigteilen genau untersucht und die Zug- und Haftwerte des Klebemörtels ermittelt. Dabei stellte sich heraus, dass ein 2-komponentiger Epoxidharzmörtel zur Verklebung der tonnenschweren Betonfertigteile bestens geeignet ist: Er entwickelt sowohl auf rauen als auch auf glatten Betonoberflächen eine optimale Klebekraft und härtet schwundfrei aus. Außerdem erlaubt seine hohe Standfestigkeit, dass der Kleber auch auf senkrechten Flächen ohne abzusacken angebracht werden kann.

Schnelligkeit und Präzision gefragt

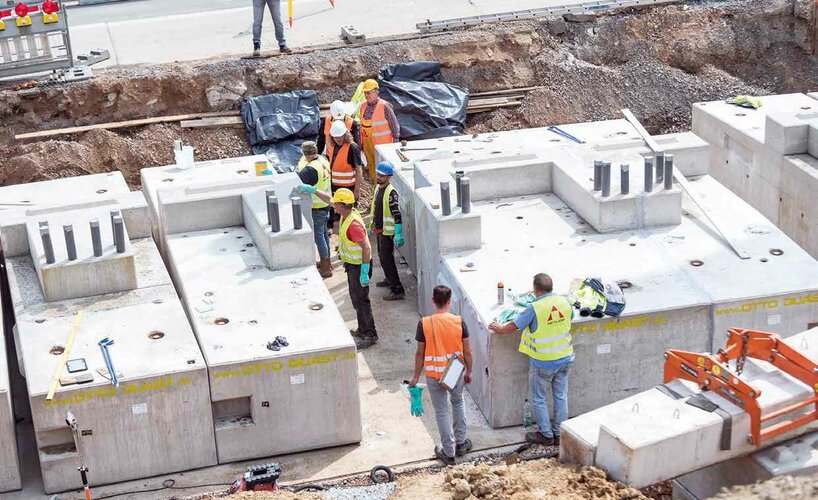

Das Setzen der Betonfertigteile war eine gewichtige Angelegenheit und erforderte Speziallösungen. Um die hohen Lasten der Widerlager sicher abzutragen, schuf das Verarbeitungsteam daher zusätzliche Tiefgründungen. Nachdem mithilfe eines Teleskopkrans die Fundamente millimetergenau gesetzt worden waren, ging es an die Bearbeitung der Widerlager-Fertigteile. Mithilfe von Zahnspachteln versahen die Verarbeiter diese mit einem Epoxidharzmörtel. Unebenheiten oder Hohlstellen in der Betonoberfläche konnten so individuell ausgeglichen und die Schichtdicken des Materials an das jeweilige Fertigteil beziehungsweise die Fuge angepasst werden. Zu beachten war ebenfalls, dass die Schichtdicke bei konischen Bauteilen separat ermittelt werden musste, sodass der Mörtel beim Absetzen der Elemente nicht verschoben oder gedrückt würde. Nachdem die Verarbeiter den Mörtel aufgetragen hatten, wurden die Widerlager-Fertigteile exakt aneinandergefügt beziehungsweise aufeinandergestellt und temporär vorgespannt.

Eine gute Baustellenlogistik war hier ausschlaggebend für den erfolgreichen Baufortschritt. Deshalb arbeitete der Bautrupp in Teams von drei bis fünf Personen, die entweder das 2-K-Material aufrührten oder den Klebemörtel zu den Fertigteilen transportierten. Ein weiteres Team trug den Mörtel auf. Neben der beengten Baustellensituation ergab sich eine weitere Herausforderung durch die sommerliche Hitze: Sie senkte die Topfzeit auf 40 Minuten, weshalb der Mörtel sehr zügig auf die großen Flächen aufgetragen und die Bauteile möglichst schnell passgenau positioniert werden mussten.

Folgeprojekte sind zu erwarten

Nachdem die Widerlager standen, fassten die Verarbeiter die Überbauträger mithilfe von zwei Kranen passgenau darin ein und befestigten sie mit Muttern. Schon kurz drauf konnte die Autobahn nach wenigen Stunden Verkehrsbehinderung wieder freigegeben werden. Die Baustellenzeit vor Ort belief sich auf rund dreieinhalb Monate. Insgesamt betrug die Gesamtdauer des Brückenbaus inklusive Fertigung der Betonfertigteile zirka sechseinhalb Monate. Mit dem erfolgreichen Verlauf des Brückenbaus zeigten sich die Projektbeteiligten zufrieden.
Entsprechend ist zu erwarten, dass in Zukunft noch weitere Brücken und Gebäude in dieser innovativen Bauweise errichtet werden – das Pilotprojekt in Hagen und die Erfahrungswerte der dort beteiligten Unternehmen haben hierfür den Grundstein gelegt.

Bautafel

Objekt: Brücke Hammacherstraße, Hagen
Bauzeit: Mai bis August 2018
Bauherr: Strassen NRW – Autobahnniederlassung Hamm, Otto-Krafft-Platz 8, 59065 Hamm
Planer: Sweco GmbH, Karl-Ferdinand-Braun-Straße 9, 28359 Bremen
Ausführer: HEITKAMP Brückenbau GmbH, Wilhelmstraße 98, 44649 Herne
Betonfertigteile: Otto Quast GmbH & Co. KG, An der Autobahn 16, 57258 Freudenberg
Hersteller Betonklebemörtel: Sika Deutschland GmbH, Kornwestheimer Str. 103-107, 70439 Stuttgart
