Schöck Combar: Gleisbewehrung ohne Stahl
Das Schienennetz der Tram am Münchner Hauptbahnhof ist eines der ältesten der Stadt und durch die Anzahl der dort verkehrenden Linien sowie durch den engen Takt besonders beansprucht. So verkehren in der Rush-Hour hier bis zu sechs Linien in zehn Minuten.

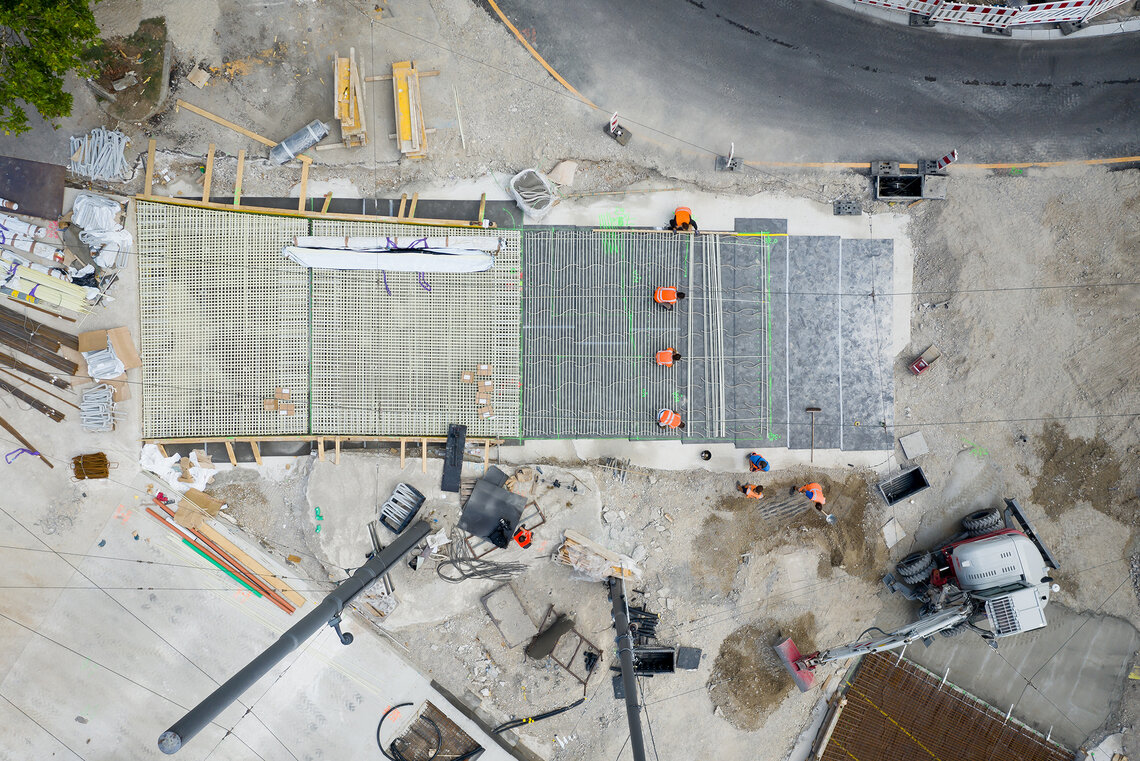

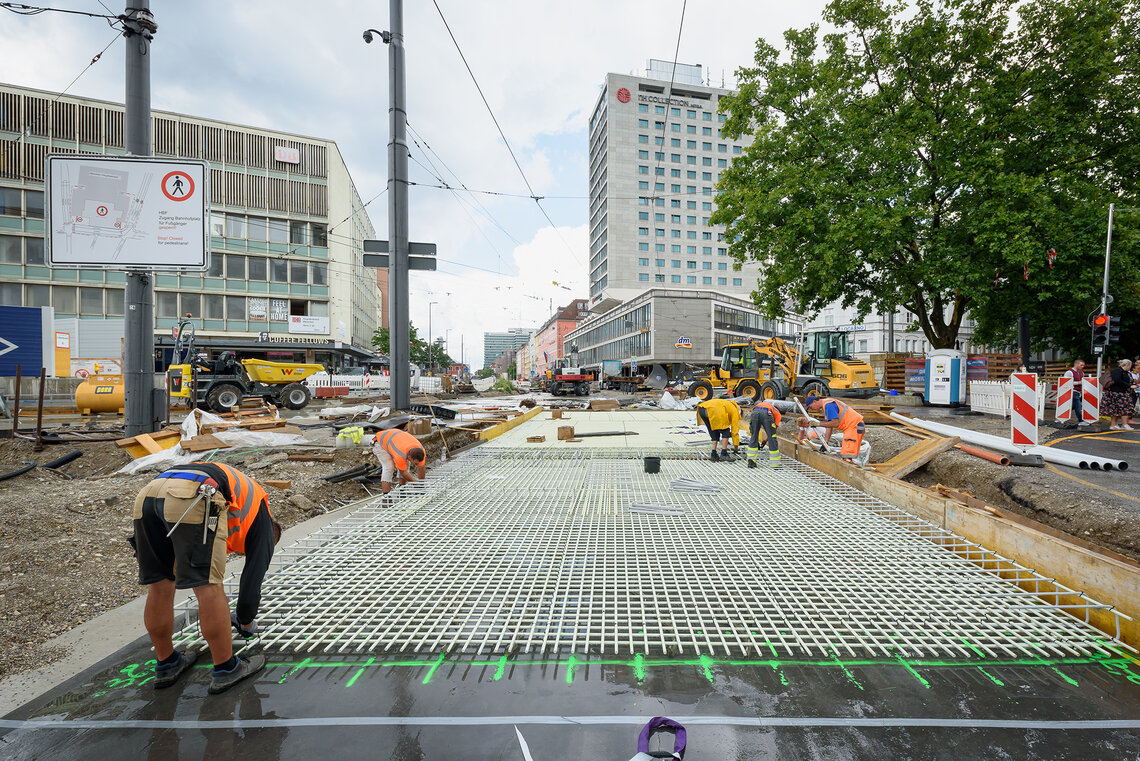

Die Stadtwerke München und die Münchner Verkehrsgesellschaft haben im Frühjahr 2020 eine umfangreiche Baumaßnahme gestartet, die den Erhalt des Münchner Trambahnnetzes sichert und einen Ausbau beinhaltet. Die zweigleisige Haltestelle auf dem Bahnhofplatz wurde um ein drittes Gleis erweitert – um mehr Platz für die Tram zu schaffen und den Betrieb zukünftig flüssiger zu gestaltet. Auch auf Störungen soll durch das neue Tram-Gleis leichter reagiert werden können. Zeitgleich werden Gleisabschnitte ausgetauscht, die das Ende ihrer Lebensdauer erreicht haben.
Störungsfreie Weichenschaltung

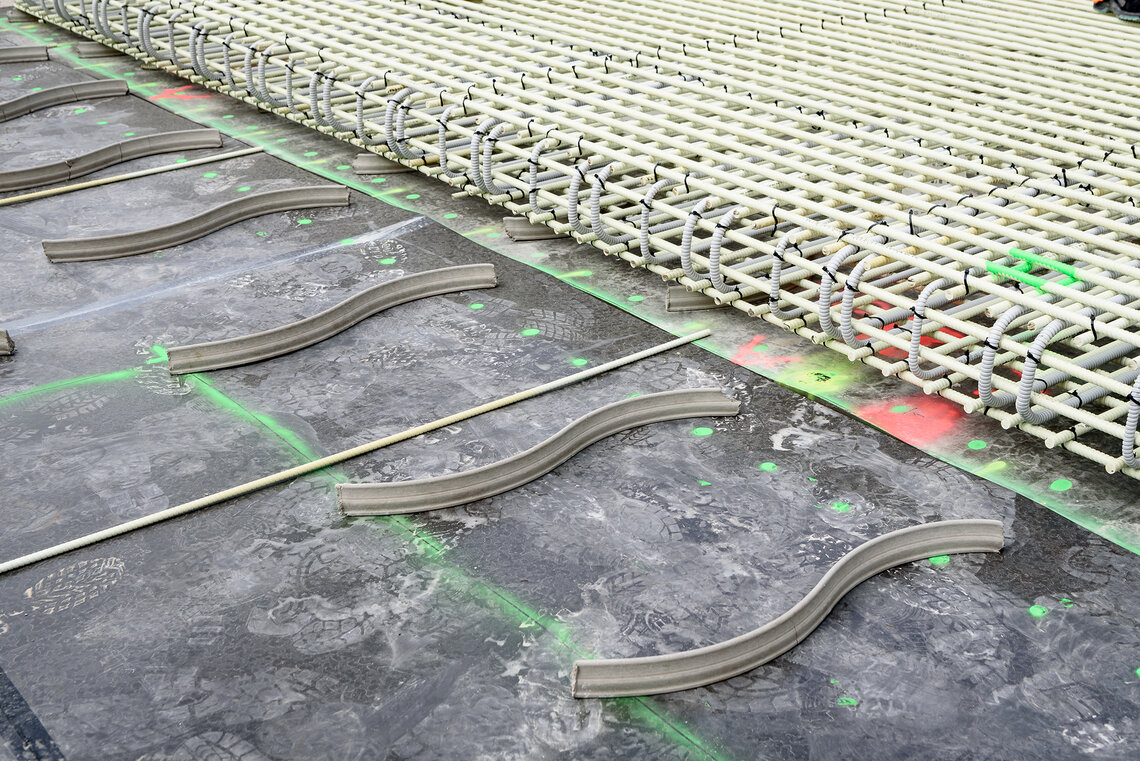

Üblicherweise werden Betonelemente im Schienenbereich mit Stahl bewehrt. Im Bereich der Weichen jedoch wird mit elektronischen Weichensperrkreisen festgestellt, ob und wie viele Straßenbahnachsen über die Weichen fahren. Fährt eine Straßenbahn in den Weichenbereich ein, wird der Schwingkreis durch die große Stahlmasse der Bahnachse verändert und somit die Steuerung der Weiche beeinflusst. Die herkömmliche Stahlbewehrung in der Masseplatte beeinflusst die Elektronik in ähnlicher Weise und würde zu Störungen der Weichensperrkreise führen. Die Lösung bietet sich in Form des Glasfaserverbundwerkstoffs Combar von Schöck: ein hochfester Bewehrungsstab bestehend aus korrosionsresistenten Glasfasern, die mit einem Vinylesterharz gebunden sind.
Verbesserter Schallschutz
Die Entscheidung für die Bewehrungsstäbe aus Glasfaserverbundwerkstoff hat auch positive Auswirkungen auf den Schallschutz:

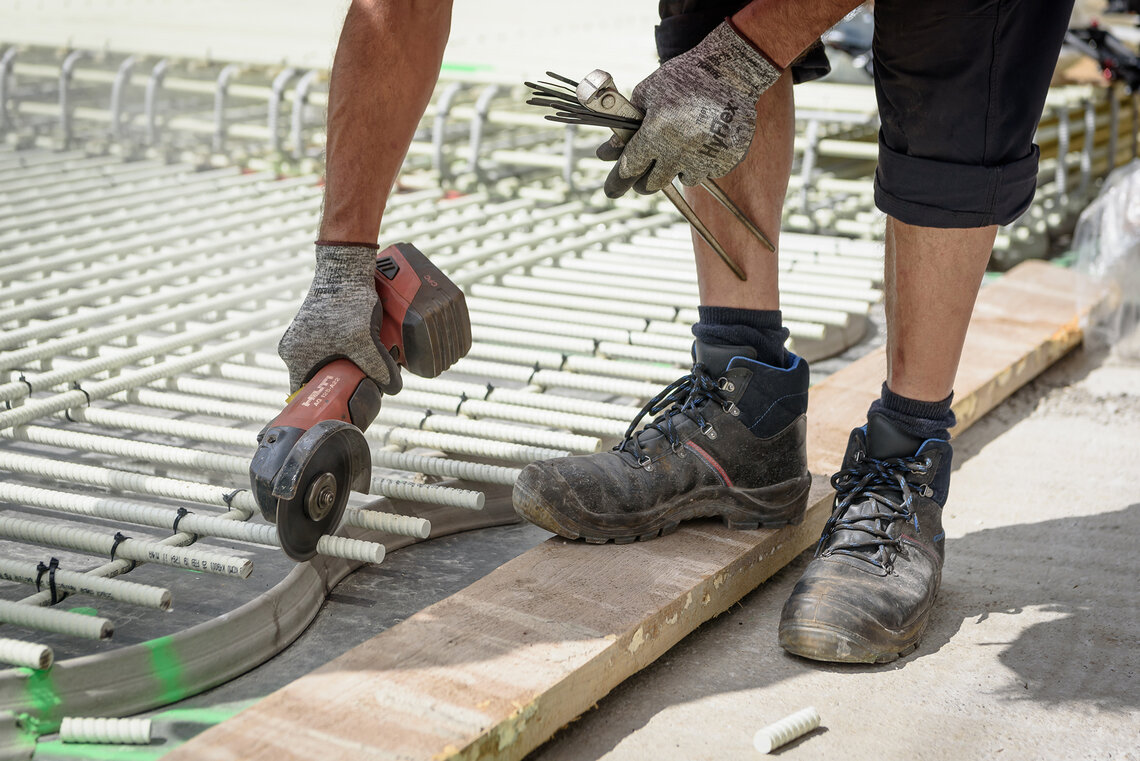

Eine der wirkungsvollsten Maßnahmen gegen die Entwicklung von Körperschall und Erschütterungen in Verbindung mit einer festen Fahrbahn stellen Masse-Feder-Systeme dar. Diese Systeme dämpfen die Übertragung von Schwingungen an die Umgebung. Gerade in dicht bebauten Gebieten, wie dem Münchner Stadtzentrum, ist der Einsatz von Masse-Feder-Systemen sinnvoll. Um diese Schallschutzmaßnahmen auch im Bereich der Weichen einsetzen zu können, ist es zwingend notwendig, nicht-magnetische Bewehrung in den Betonbauteilen zu nutzen, damit eine voll elektronische Steuerung der Weichen möglich ist. Die Combar Bewehrungsstäbe aus Glasfaserverbundwerkstoff sind aufgrund ihrer besonderen Materialeigenschaften sowie der bauaufsichtlichen Zulassung und der leichten Verarbeitbarkeit ideal für Einsätze dieser Art geeignet.
Weitere Informationen
Mehr über die Betonbewehrung aus Glasfaserverbundwerkstoff Schöck Combar erfahren Sie auf www.schoeck.com
